Ultimativni vodič za planetarne mjenjače s velikim zakretnim momentom: dizajn, prednosti i primjene

U svijetu precizne kontrole pokreta i prijenosa snage, malo je komponenti koje su kritične i svestrane kao planetarni mjenjač visokog momenta . Poznati po svojoj iznimnoj gustoći okretnog momenta, krutosti i točnosti, ovi mjenjači su okosnica zahtjevnih industrijskih primjena. Ovaj sveobuhvatni vodič zadubljuje se u inženjerska načela, ključne prednosti i kriterije odabira za planetarne mjenjače, s fokusom na rješenja visokog zakretnog momenta za najzahtjevnije zadatke.

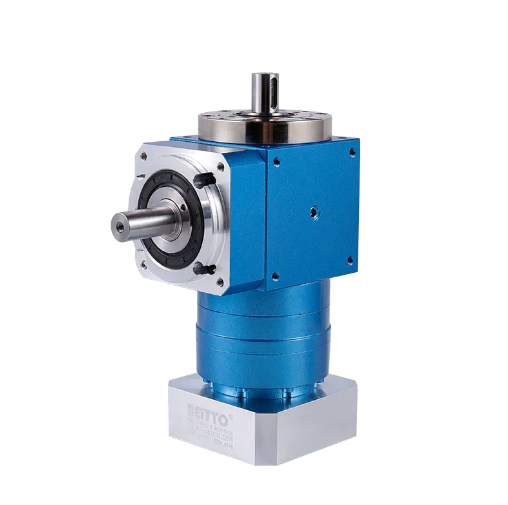

Razumijevanje arhitekture planetarnog mjenjača

U svojoj srži, planetarni sustav zupčanika sastoji se od tri primarne komponente raspoređene koncentrično, oponašajući solarni sustav. Ovaj jedinstveni dizajn izvor je njegovih izvanrednih mogućnosti.

Osnovne komponente i njihova funkcija

• Sunčana oprema: Središnji zupčanik, koji je obično ulazni pogon.
• Planet Gears: Više zupčanika koji kruže oko sunčanog zupčanika, spajajući se i sa sunčanim i s prstenastim zupčanikom.
• Planet Carrier: Drži planetne zupčanike na mjestu i često služi kao izlaz, isporučujući višestruki okretni moment.
• Prstenasti zupčanik (prstenasti prsten): Vanjski prsten sa zubima okrenutim prema unutra koji okružuje cijeli sustav, obično se drži nepomično ili se koristi kao alternativni izlaz.

Kako se postiže multiplikacija momenta

Snaga planetarnog dizajna leži u njegovoj sposobnosti raspodjele opterećenja na više planetnih zupčanika. Ova podjela opterećenja je ono što omogućuje kompaktnom obliku da se nosi s ogromnim silama. Kada se zakretni moment primijeni na sunčani zupčanik, on pokreće planetne zupčanike, koji zatim "hodaju" po nepokretnom prstenastom zupčaniku. Ova radnja uzrokuje rotaciju nosača planeta smanjenom brzinom, ali sa značajno povećanim momentom. Omjer redukcije određen je brojem zubaca na suncu, planetima i prstenastom zupčaniku. Kao što je navedeno u tekstovima o strojarstvu, temeljna formula za omjer jednostavnog planetarnog sklopa (s fiksnim prstenastim zupčanikom) je 1 (zubi prstenastog zupčanika / zubi sunčanog zupčanika), što objašnjava visoke omjere koji se mogu postići u jednoj fazi [1].

Ključne prednosti planetarnih mjenjača s velikim momentom

Odabir planetarnog mjenjača u odnosu na druge tipove, kao što su dizajni s paralelnim vratilom ili pužnim zupčanicima, nudi jasan niz prednosti za aplikacije visokih performansi.

Kritične prednosti u scenarijima visoke potražnje:

• Izvanredan omjer momenta i volumena: Podjela opterećenja među višestrukim planetima omogućuje mnogo veći izlazni moment u manjem, prostorno učinkovitijem paketu u usporedbi s drugim vrstama zupčanika.
• Visoka preciznost i mali zazor: Precizna proizvodnja dovodi do minimalnog kutnog pomaka između ulaza i izlaza pod opterećenjem, što je ključno za robotiku i automatizirane sustave pozicioniranja.
• Vrhunska krutost i torzijska krutost: Koaksijalni dizajn i višestruke kontaktne točke zupčanika rezultiraju izvrsnom otpornošću na uvijanje pod opterećenjem, osiguravajući točan prijenos gibanja.
• Visoka učinkovitost: S učinkovitošću koja često prelazi 97% po stupnju, planetarni mjenjači minimiziraju gubitak snage, smanjujući proizvodnju topline i operativne troškove.

Za inženjere je ključno razumijevanje kompromisa između različitih arhitektura mjenjača. Izravna usporedba pojašnjava planetarnu prednost:

Rješavanje uobičajenih izazova i tehničkih razmatranja

Dok su planetarni mjenjači robusni, njihova izvedba i dugovječnost ovise o rješavanju specifičnih izazova dizajna i rada.

Prevladavanje rasipanja topline u primjenama s velikim zakretnim momentom

Kontinuirani rad pod velikim opterećenjima stvara značajnu toplinu. Učinkovito upravljanje toplinom nije opcija nego nužnost. Napredni dizajni uključuju značajke kao što su integrirana rashladna rebra, optimizirani putovi podmazivanja i upotreba visokoučinkovitih sintetičkih maziva. Na primjer, kada se navodi mjenjač za kontinuirani pogon s planetarnim zupčanicima visokog zakretnog momenta , inženjeri moraju izračunati nazivnu toplinsku snagu kako bi osigurali da jedinica može odvoditi toplinu jednako učinkovito kao što prenosi okretni moment.

Osiguravanje izdržljivosti i dugog vijeka trajanja

Trajnost je najvažnija, posebno u teškim uvjetima. Ključ dugovječnosti je kvaliteta strojne obrade zuba zupčanika, izbor ležaja i cjelovitost kućišta. Precizno brušenje zuba zupčanika za postizanje savršenog profila smanjuje koncentraciju naprezanja i minimalizira trošenje. Nadalje, odabir ležajeva koji mogu podnijeti radijalna i aksijalna opterećenja od planetarnih zupčanika je kritičan. Mjenjač napravljen za planetarni prijenosnici za teške uvjete rada za industrijsku automatizaciju često će imati karburizirane i očvrsnute zupčanike, ležajeve velikog kapaciteta i robusna, zabrtvljena kućišta kako bi se isključili kontaminanti.

Odabir optimalnog omjera redukcije

Omjer smanjenja izravno utječe na izlaznu brzinu, okretni moment i inerciju sustava. Višestupanjski planetarni mjenjač omogućuje iznimno visoke omjere (npr. 100:1 ili više) uz zadržavanje kompaktne veličine. Odabir pravog omjera uključuje balansiranje radne brzine motora sa željenom izlaznom brzinom i momentom. To je kritičan korak u dizajniranju sustava poput planetarni prijenosni sustavi s malim zazorom i velikim zakretnim momentom za precizno indeksiranje ili robotske ruke, gdje su dinamički odziv i točnost položaja međusobno ovisni.

Duboko zaronite u određene domene aplikacija

Jedinstvena svojstva planetarnih mjenjača s velikim okretnim momentom čine ih nezamjenjivima u širokom spektru industrija.

Robotika i automatizirani strojevi

U robotici se o preciznosti, kompaktnosti i pouzdanosti ne može pregovarati. Planetarni mjenjači su preferirano rješenje za zglobne pogone robota, pružajući veliki okretni moment potreban za pomicanje manipulatora uz zadržavanje precizne kontrole položaja. Njihov nizak zazor bitan je za ponovljivu točnost. Zbog toga su oni središnji planetarni mjenjači velikog momenta za robotske ruke , omogućujući glatke, snažne i točne pokrete u robotima za sklapanje, zavarivanje i rukovanje materijalima.

Sustavi obnovljive energije

Sektor obnovljivih izvora energije predstavlja neke od najzahtjevnijih radnih uvjeta. U sustavima kontrole nagiba i skretanja vjetroturbina, mjenjači moraju izdržati ogromna i promjenjiva opterećenja, oštre vremenske uvjete i zahtijevati minimalno održavanje tijekom desetljeća. Planetarni mjenjači, sa svojim velikim okretnim momentom i izdržljivošću, idealno su prikladni za ove uloge. Njihov dizajn omogućuje im učinkovit prijenos i kontrolu masivnih sila uključenih u podešavanje lopatica turbine.

Mobilna i terenska oprema

Za bagere, dizalice i druge teške strojeve, gustoća snage i otpornost su ključni. Planetarni zupčanici često se koriste u pogonima kotača i zakretnim prstenovima unutar ovih strojeva. Njihova sposobnost podnošenja udarnih opterećenja i pružanja visokog okretnog momenta u kompaktnom omotaču je bez premca. Kada se integrira u planetarni mjenjači za rudarsku i građevinsku opremu , izrađeni su s poboljšanim brtvljenjem i otpornošću na koroziju kako bi pouzdano radili u prašnjavim, mokrim i abrazivnim okruženjima.

Inovacije i budućnost tehnologije planetarnih zupčanika

Potraga za višim performansama nastavlja poticati inovacije. Istraživanja su usmjerena na područja kao što su napredni materijali (npr. kompoziti i legure visoke čvrstoće), zaštićeni procesi toplinske obrade i ultraprecizne tehnike proizvodnje. Nadalje, integracija senzora za nadzor stanja i prediktivno održavanje postaje standardna značajka u "pametnim" mjenjačima sljedeće generacije. Cilj ovih poboljšanja je pomaknuti granice onoga što je moguće planetarni mjenjač visokog momenta performanse, što dovodi do još veće učinkovitosti, duljeg vijeka trajanja i pametnije integracije u međusobno povezane industrijske sustave [2].

Odabir pravog planetarnog mjenjača s visokim zakretnim momentom: praktični vodič

Ispravan odabir uključuje sustavnu procjenu zahtjeva vaše aplikacije u odnosu na specifikacije mjenjača.

Kritični parametri za procjenu

• Nazivni zakretni moment i vršni zakretni moment: Osigurajte da nazivni zakretni moment mjenjača odgovara vašem kontinuiranom opterećenju i da njegov vršni zakretni moment premašuje sva očekivana udarna opterećenja.
• Omjer smanjenja: Uskladite omjer sa željenom izlaznom brzinom i momentom, uzimajući u obzir karakteristike motora.
• Zazor: Odredite vrijednost zazora koja zadovoljava potrebe preciznosti vaše aplikacije (npr. <5 lučnih minuta za automatizaciju visoke preciznosti).
• Ulazno/izlazna konfiguracija: Potvrdite da su tipovi vratila (s klinom, klinovima), veličine i sučelje za montažu (prirubnica, podnožje) kompatibilni.
• Ekološke ocjene: Provjerite IP (Ingress Protection) ocjene za otpornost na prašinu i vodu i provjerite je li raspon radne temperature odgovarajući.

Često postavljana pitanja (FAQ)

1. Što planetarni mjenjač čini "visokim momentom"?

A planetarni mjenjač visokog momenta je posebno konstruiran za isporuku iznimno visokog izlaznog momenta u odnosu na svoju veličinu. To se postiže pomoću precizno obrađenih, kaljenih zuba zupčanika, optimiziranih ležajeva i često višestrukih stupnjeva zupčanika za učinkovito multipliciranje okretnog momenta unutar kompaktnog kućišta.

2. Kako ću znati trebam li model s malim zazorom?

Zahtijevate a planetarni prijenosni sustav s niskim zazorom i visokim zakretnim momentom ako vaša primjena uključuje precizno pozicioniranje, repetitivno indeksiranje ili brzo preokretanje kretanja. Primjeri uključuju robotske ruke, CNC rotacijske stolove i precizne stupnjeve automatizacije gdje su čak i male pozicione pogreške neprihvatljive.

3. Mogu li planetarni mjenjači podnijeti kontinuirani rad u teškim uvjetima?

Da, ali moraju biti posebno dizajnirani za to. Potražite mjenjače na tržištu kontinuirani pogon s planetarnim zupčanicima visokog zakretnog momenta . Ključne značajke uključuju robusno upravljanje toplinom (rebra za hlađenje, učinkovito podmazivanje), visokokvalitetne ležajeve i zupčanike dizajnirane za produženi život pod stalnim opterećenjem.

4. Zašto su planetarni mjenjači tako česti u robotici?

Njihova velika gustoća snage omogućuje snažne, kompaktne zglobne aktuatore. Mali zazor i visoka torzijska krutost planetarni mjenjači velikog momenta za robotske ruke omogućuju precizno i ponovljivo kretanje, što je temelj robotske točnosti i performansi.

5. Koji su znakovi istrošenosti ili kvara planetarnog mjenjača?

Uobičajeni pokazatelji uključuju povećanu buku ili vibracije, rastuću radnu temperaturu, vidljivo curenje maziva i mjerljivo povećanje zazora. Za kritičnu opremu poput planetarni prijenosnici za teške uvjete rada za industrijsku automatizaciju , provođenje rutinske analize vibracija i programa praćenja ulja preporučuje se za prediktivno održavanje.

The planetarni mjenjač visokog momenta stoji kao vrhunac mehaničkog dizajna, nudeći neusporedivu kombinaciju snage, preciznosti i učinkovitosti u kompaktnom paketu. Od preciznih spojeva industrijskih robota do masivnih pogonskih sklopova građevinskih strojeva, njegova je uloga nezamjenjiva. Kako industrije guraju veću automatizaciju, veću učinkovitost i robusniju opremu, potražnja za naprednim rješenjima planetarnih zupčanika samo će rasti. Proizvođači koji kombiniraju vrhunsko istraživanje i razvoj s preciznim proizvodnim procesima, poput onih koji se pridržavaju strogih standarda u centrima preciznog inženjeringa, spremni su predvoditi ovu evoluciju, pružajući pouzdana rješenja za prijenos energije o kojima ovisi moderna industrija.

Reference

[1] J. Uicker, G. Pennock i J. Shigley, "Theory of Machines and Mechanisms", 5. izdanje, Oxford University Press, 2017. (Objašnjenje osnovnih formula planetarnog prijenosnog omjera i kinematike).

[2] "Advances in Gear Design and Manufacturing," International Academy for Production Engineering (CIRP) Annals, sv. 68, br. 2, 2019. (Pregled suvremenih materijala, proizvodnih tehnika i integriranih senzorskih tehnologija u sustavima zupčanika).
